PROTECTOR TALADRO PTR-20/350 PTR 20350

Elemento equipado con ajuste vertical de la pantalla con sistema de brazo telescópico. Adecuado para ser utilizado en taladros y taladros radiales de grandes dimensiones.

• Protege al operador del contacto directo con los órganos delante de la rotación del husillo y la proyección de virutas y refrigerante. Anclado en el lado izquierdo de la máquina.
• La pantalla es regulable en altura semi-octogonal, con dos sistemas diferentes: en la pantalla la barra de montaje se puede ajustar a través de la micropie (punto 4). La pantalla está directamente controlado por la barra (punto 5).
• Compatibilidad con un terminal de pantalla puede ser colocada dentro (punto 7) o en el exterior (punto 8), permitiendo una amplia gama de ajuste horizontal.
• Completa con el microinterruptor de seguridad.

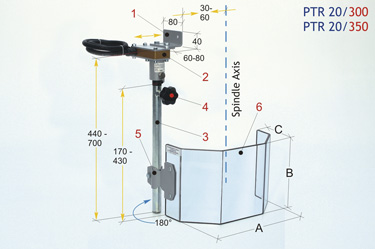

• 1. Estribo de anclaje en acero prensado.
• 2. Caja principal interruptor de seguridad. 180º rotación. N. 2 contactos NC.
• 3. Brazo vertical telescópico soporte pantalla en acero tubular.
• 4. Botón de liberación del brazo de la pantalla desde el cubo interno.
• 5. Mordaza con tornillo de liberación de pantalla desde el brazo telescópico.
• 6. Pantalla semioctogonal en policarbonato grueso.
