Fresadora CNC- Centro Mecanizado 5 ejes 3511380

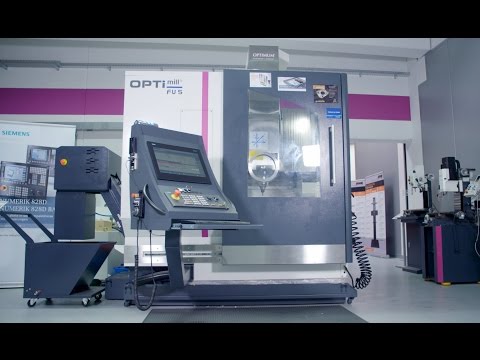

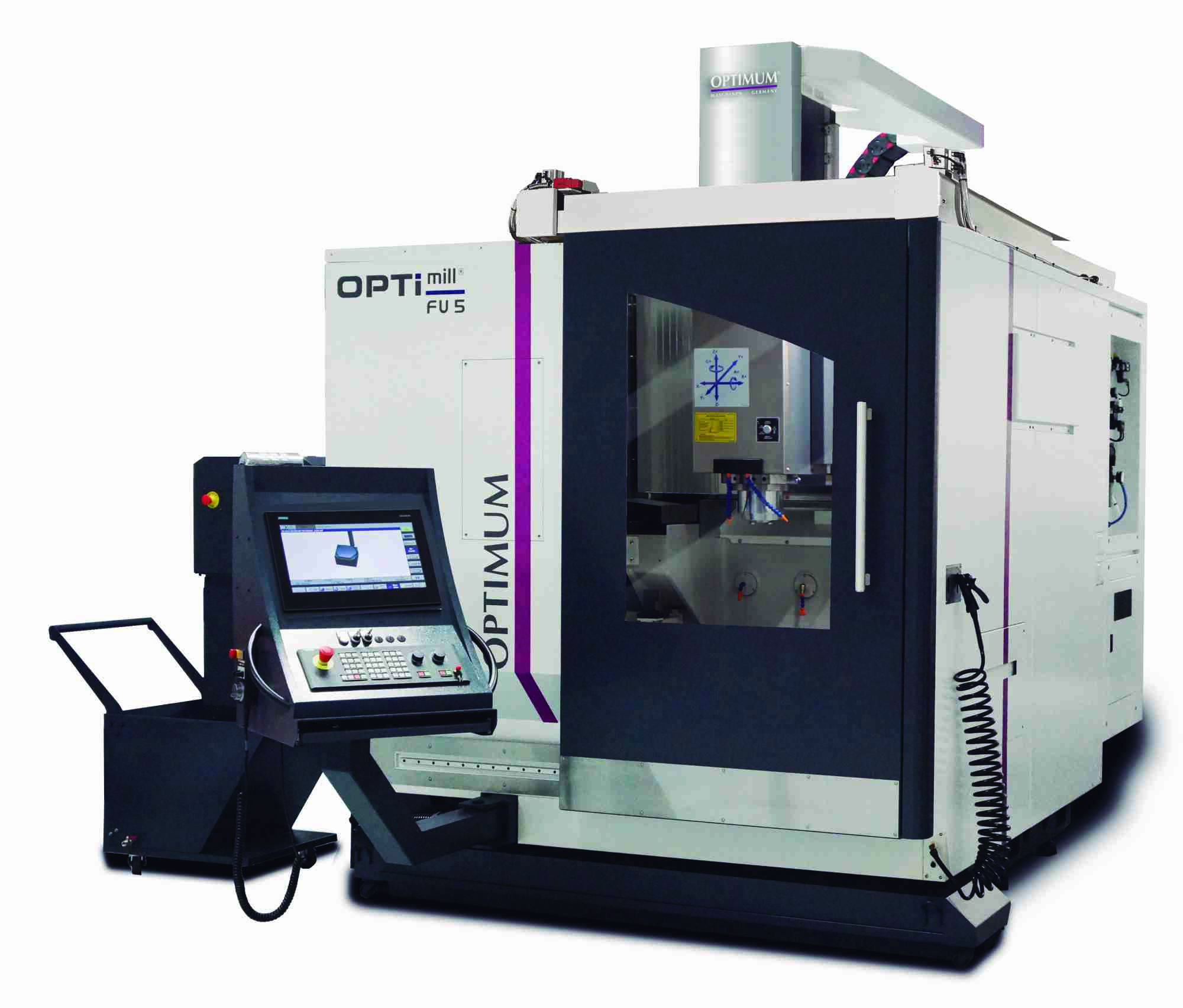

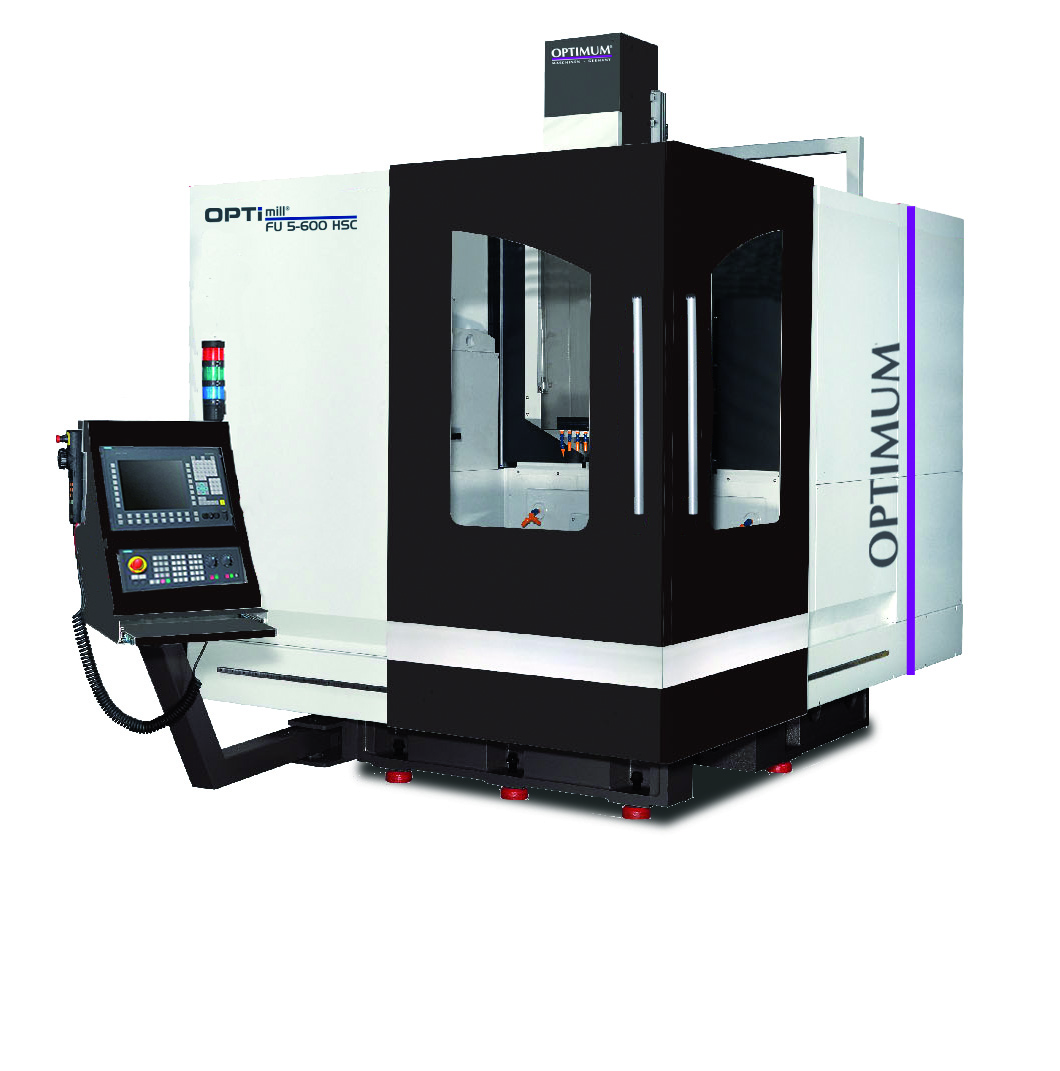

Centro de mecanizado Optimum FU 5-600 HSC 12  5 ejes simultáneos. Con el control SIEMENS 840D SI

Características:
 Centro de mecanizado de 5 ejes con alta productividad

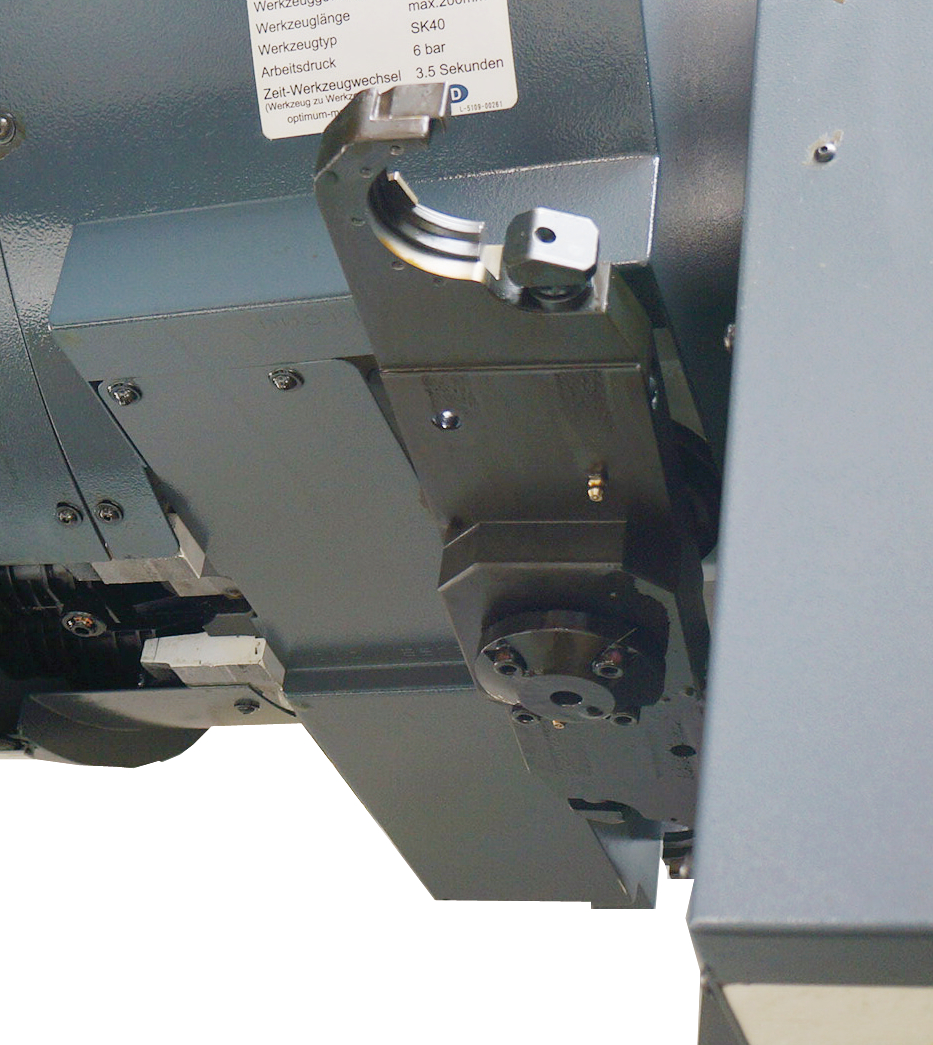

 Cambiador de herramientas doble brazo con 32 posiciones de la herramienta de serie (opcionalmente también está disponible con 48 o 60 de la herramienta)
Controladora Heidenhain en los tres ejes lineales
 Guías lineales de precisión en todos los ejes
 Con servomotores de alto par en los cinco ejes
 Alta velocidad de desplazamiento rápido de 36 m / min en el X, Y y Z

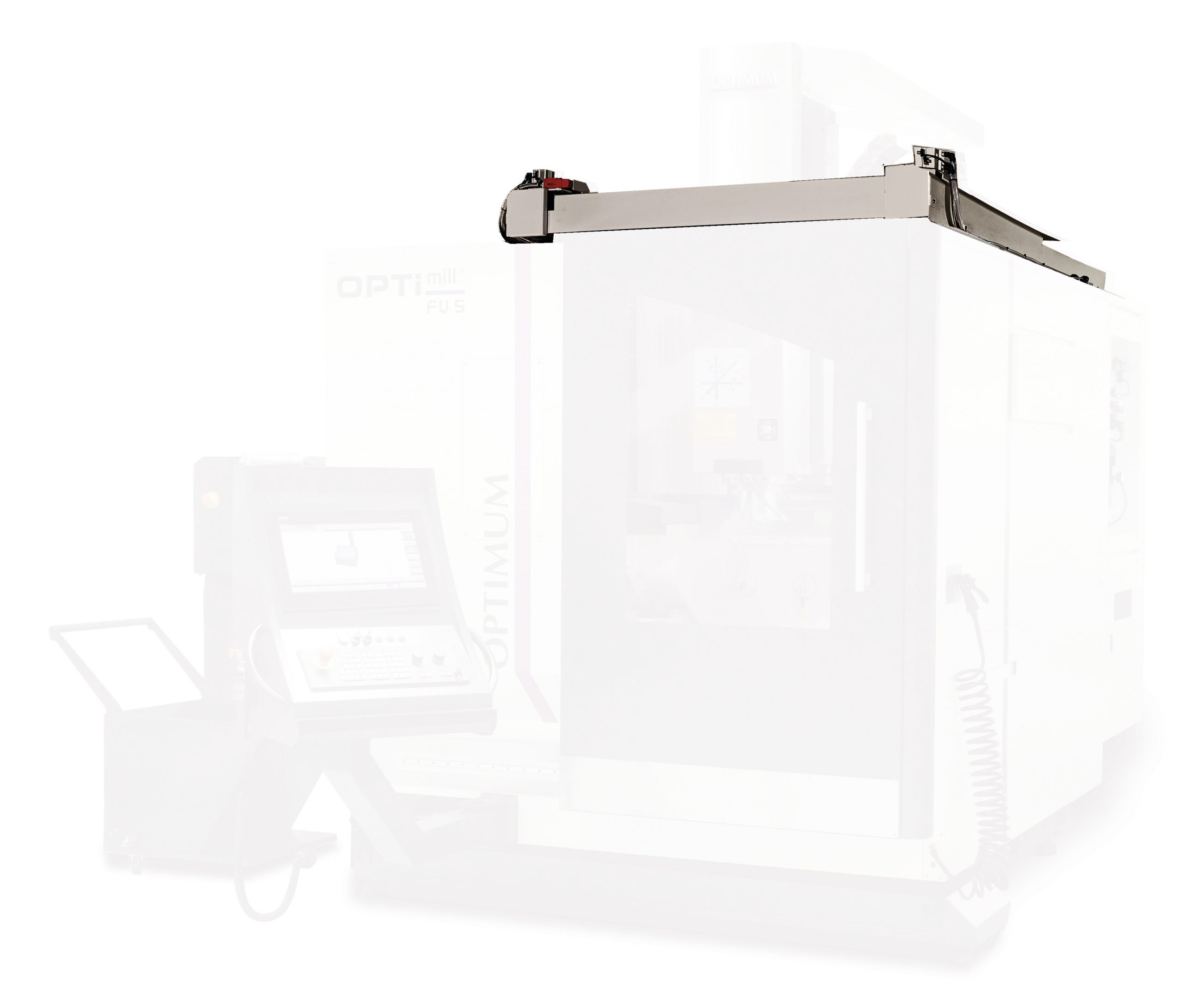

 Protección de guías telescópica en los tres ejes, para evitar que se introduzca virutas
 Guías y mesa de trabajo templadas y rectificadas con husillos de precisión, de alto rendimiento, husillo a bolas precargadas (Ø de 40 mm x P12 x C3) en la X, Y y Z ejes
 Gran velocidad en sus ejes de trabajo de 10 m / min en el X, Y y Z
 Husillos montados en rodamientos de precisión P5 y permanentemente lubricado
 Cinemática CYCLE996 ciclo de medición – permite la medición de la cinemática del eje de máquina-herramienta con varios ejes de rotación.
Depósito de taladrina con sistema de filtrado y montado en el depósito de refrigerante
 Pistola de limpieza
 Refrigeración interna 20 bar.
 Transportador de virutas para evitar que se acumule la viruta en el interior de la máquina
 Lubricación centralizada automática
 Volante electrónico portátil, para centrar la herramienta de forma segura y fiable
 Conector RJ45, puerto USB y conector de alimentación de servicio de 230V
Ciclo de la unidad de refrigeración para alta velocidad y de husillos a bolas con refrigerante lista para su uso con protección contra la corrosión. Evita la corrosión electroquímica, protege de aluminio, no ferrosos y metales no ferrosos, y no daña piezas galvanizadas


Incluido:

Sistema de seguridad integrado.
Detección de material y de programa conversacional para cajas de contorno y de sujeción

Programación de pasos de mecanizado ShopMill
Modo MDynamics 5 ejes
Manejo de unidad de red
Simulación 3-D, antes de realizar el mecanizado
Posibilidad de programar interpolaciones
De transmisión y transformación superficie lateral
Realiza ciclos de medición
La grabación simultánea
Memoria de usuario HMI en tarjeta CF
Compensación de radio 3-D
Estructura de máquina altamente nervada, la base de la máquina está a prueba de torsión
 Amplia área de acceso a las mesas de trabajo para la carga y descarga de la máquina
Guías lineales de alta precisión y con husillos a bolas del eje X
Guías lineales delanteros contienen carros adicionales para asegurar la estabilidad dinámica
Ajuste de herramienta rápido, preciso y automático o identificación
Capacidad de carga de hasta 600 kg y un diámetro máximo admisible de 600 mm
El cabezal dispone de engranajes helicoidal accionado con el sistema de frenado, proporciona un alto par y una excelente durabilidad

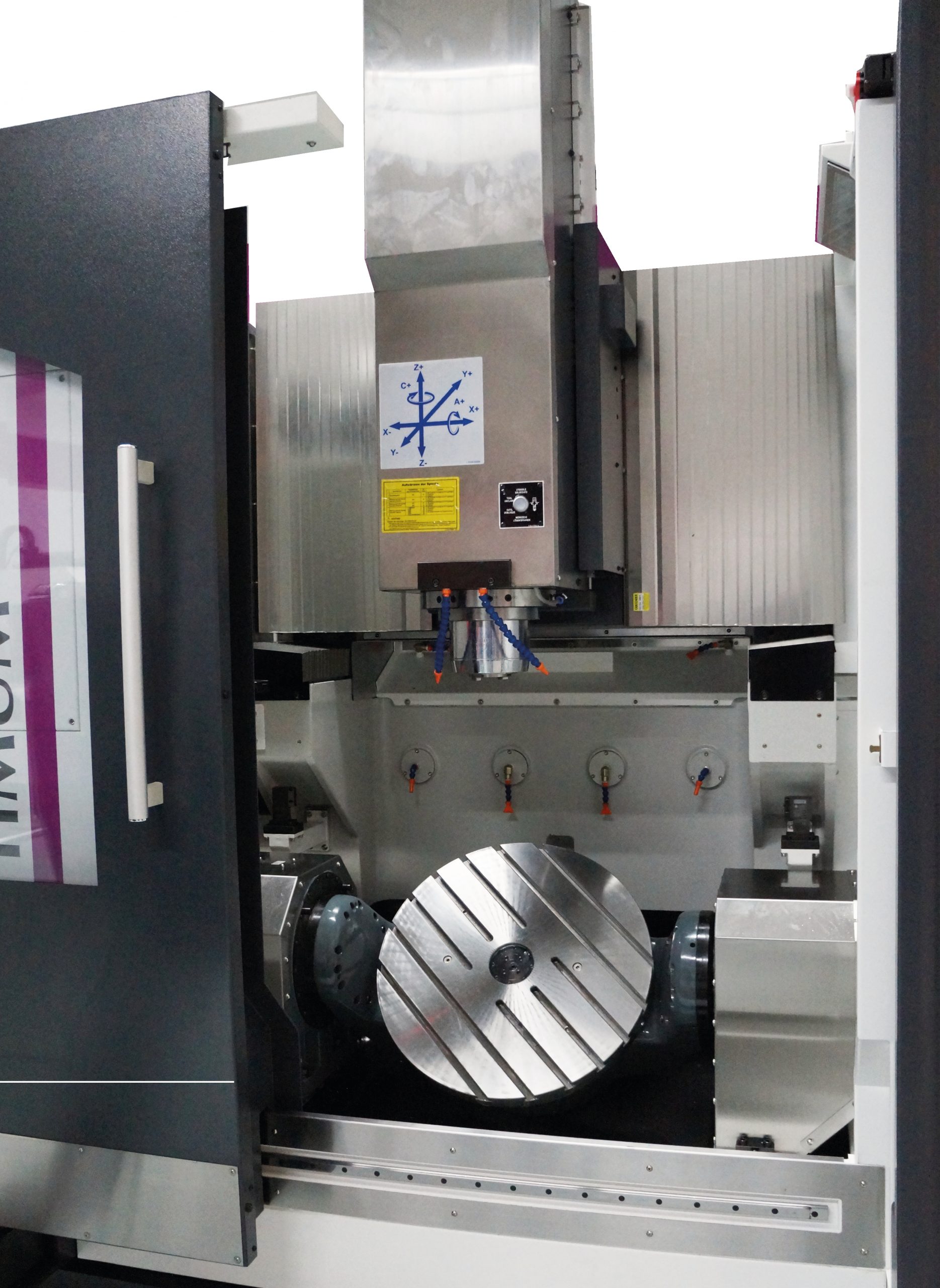

               Eje C
Motor con par integrado
Alta posicionamiento y precisión de repetición unidad de transceptor
Palpador inalámbrico para la transmisión de señales(opcional)
Cambiador automático de herramientas.
Estándar con 32 ranuras de herramientas
Opcionalmente con 48 o 60 lugares de herramientas

Opcionales

El modelo FU 5-600 HSC12 / 15 disponible con motor directo. Este modelo dispone de transmisión del motor directo.
FU 5-600 HSC18 / 24 disponible con motor directo. con husillos de alta frecuencia (incorporado en el husillo). No se requiere mecanismo de transmisión. Para altas velocidades con baja vibración y el ruido de funcionamiento
Cabezal con 12.000 rpm o 15.000 rpmCabeza con husillo de 18.000 rpm o 24.000 rpm

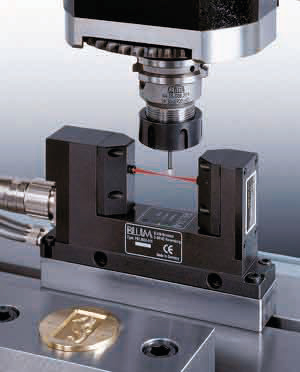

BLUM láser Contoller (opcional) ajuste de herramienta rápido, preciso y automático o identificación


          Suministrado de serie

Cambiador de herramientas de 24 posiciones
Sistema de filtrado de viruta
Lámpara halógena
Niveladores de la máquina
Transportador de virutas de banda
Separador de aceite

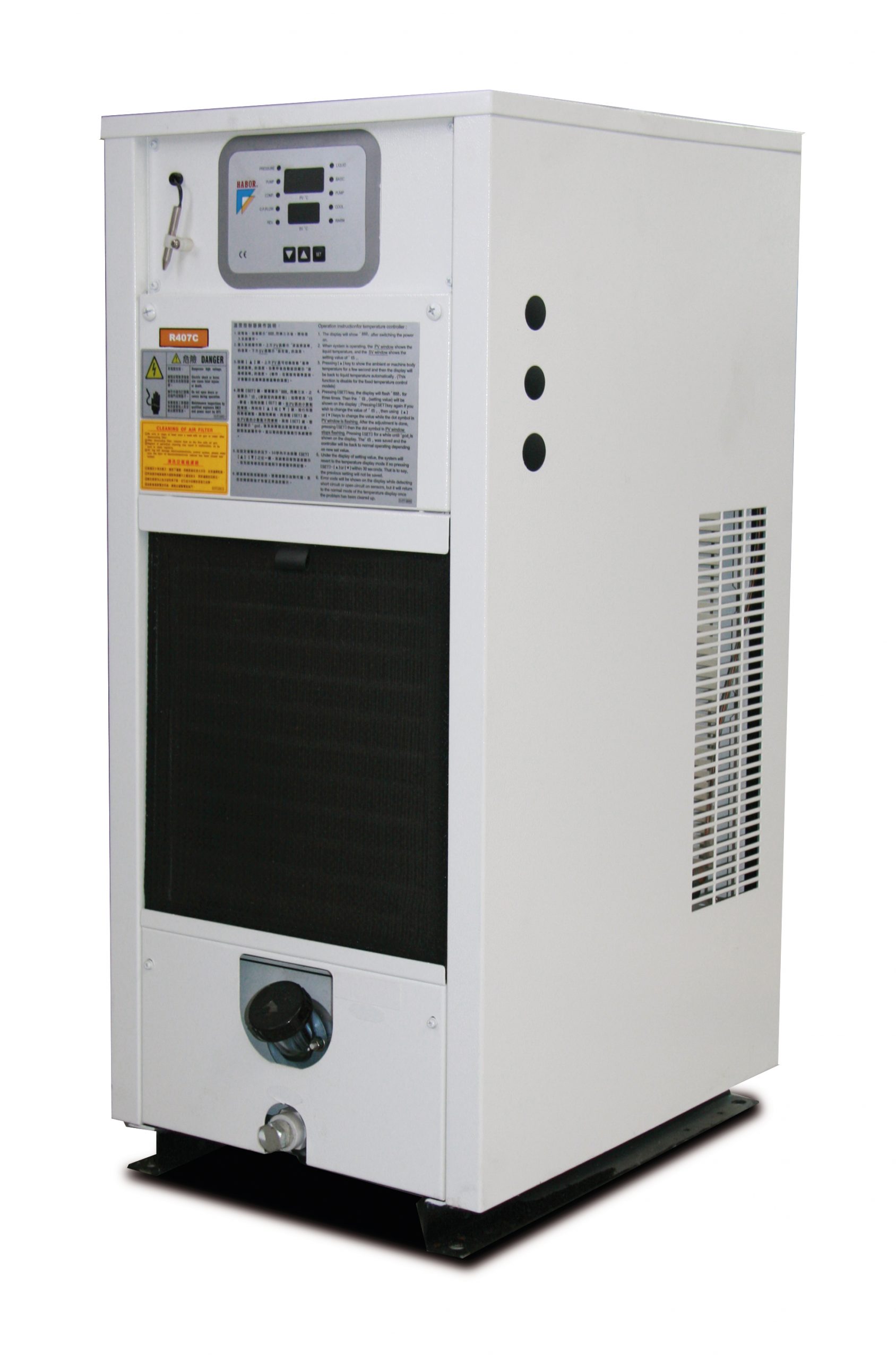

Intercambiadores de calor
Husillo interno de refrigeración CTS 20 bar
Sistema de lubricación automática
Sistema tecnológico SINUMERIK MDynamics 3 ejes
Cnc SINUMERIK
Cinemática Siemens medidores de ciclo de ciclo de 996 incluyendo cinemática de los husillos de bola
Palpador pieza de trabajo Heidenhain TS 750 y S 640

optimum en gentile.es

Centro de mecanizado Optimum FU 5-600 HSC 12  5 ejes simultáneos. Con el control SIEMENS 840D SI


Características:

  •  Centro de mecanizado de 5 ejes con alta productividad
  •  Cambiador de herramientas doble brazo con 32 posiciones de la herramienta de serie (opcionalmente también está disponible con 48 o 60 de la herramienta)
  • Controladora Heidenhain en los tres ejes lineales
  •  Guías lineales de precisión en todos los ejes
  •  Con servomotores de alto par en los cinco ejes
  •  Alta velocidad de desplazamiento rápido de 36 m / min en el X, Y y Z
  •  Protección de guías telescópica en los tres ejes, para evitar que se introduzca virutas
  •  Guías y mesa de trabajo templadas y rectificadas con husillos de precisión, de alto rendimiento, husillo a bolas precargadas (Ø de 40 mm x P12 x C3) en la X, Y y Z ejes
  •  Gran velocidad en sus ejes de trabajo de 10 m / min en el X, Y y Z
  •  Husillos montados en rodamientos de precisión P5 y permanentemente lubricado
  •  Cinemática CYCLE996 ciclo de medición – permite la medición de la cinemática del eje de máquina-herramienta con varios ejes de rotación.
  • Depósito de taladrina con sistema de filtrado y montado en el depósito de refrigerante
  •  Pistola de limpieza
  •  Refrigeración interna 20 bar.
  •  Transportador de virutas para evitar que se acumule la viruta en el interior de la máquina
  •  Lubricación centralizada automática
  •  Volante electrónico portátil, para centrar la herramienta de forma segura y fiable
  •  Conector RJ45, puerto USB y conector de alimentación de servicio de 230V
  • Ciclo de la unidad de refrigeración para alta velocidad y de husillos a bolas con refrigerante lista para su uso con protección contra la corrosión. Evita la corrosión electroquímica, protege de aluminio, no ferrosos y metales no ferrosos, y no daña piezas galvanizadas



Incluido:

    • Sistema de seguridad integrado.
    • Detección de material y de programa conversacional para cajas de contorno y de sujeción
    • Programación de pasos de mecanizado ShopMill
    • Modo MDynamics 5 ejes
    • Manejo de unidad de red
    • Simulación 3-D, antes de realizar el mecanizado
    • Posibilidad de programar interpolaciones
    • De transmisión y transformación superficie lateral
    • Realiza ciclos de medición
    • La grabación simultánea
    • Memoria de usuario HMI en tarjeta CF
    • Compensación de radio 3-D
    • Estructura de máquina altamente nervada, la base de la máquina está a prueba de torsión
    •  Amplia área de acceso a las mesas de trabajo para la carga y descarga de la máquina
    • Guías lineales de alta precisión y con husillos a bolas del eje X
    • Guías lineales delanteros contienen carros adicionales para asegurar la estabilidad dinámica
    • Ajuste de herramienta rápido, preciso y automático o identificación
    • Capacidad de carga de hasta 600 kg y un diámetro máximo admisible de 600 mm
    • El cabezal dispone de engranajes helicoidal accionado con el sistema de frenado, proporciona un alto par y una excelente durabilidad

               Eje C

  • Motor con par integrado
  • Alta posicionamiento y precisión de repetición unidad de transceptor
  • Palpador inalámbrico para la transmisión de señales(opcional)
  • Cambiador automático de herramientas.
  • Estándar con 32 ranuras de herramientas
  • Opcionalmente con 48 o 60 lugares de herramientas


Opcionales

    • El modelo FU 5-600 HSC12 / 15 disponible con motor directo. Este modelo dispone de transmisión del motor directo.
    • FU 5-600 HSC18 / 24 disponible con motor directo. con husillos de alta frecuencia (incorporado en el husillo). No se requiere mecanismo de transmisión. Para altas velocidades con baja vibración y el ruido de funcionamiento
    • Cabezal con 12.000 rpm o 15.000 rpmCabeza con husillo de 18.000 rpm o 24.000 rpm
    • BLUM láser Contoller (opcional) ajuste de herramienta rápido, preciso y automático o identificación



  •           Suministrado de serie
    • Cambiador de herramientas de 24 posiciones
    • Sistema de filtrado de viruta
    • Lámpara halógena
    • Niveladores de la máquina
    • Transportador de virutas de banda
    • Separador de aceite
    • Intercambiadores de calor
    • Husillo interno de refrigeración CTS 20 bar
    • Sistema de lubricación automática
    • Sistema tecnológico SINUMERIK MDynamics 3 ejes
    • Cnc SINUMERIK
    • Cinemática Siemens medidores de ciclo de ciclo de 996 incluyendo cinemática de los husillos de bola
    • Palpador pieza de trabajo Heidenhain TS 750 y S 640

Marca

Optimum
